Uniqlo 的隐形革命：解码天花板嵌入式 RFID 天线技术

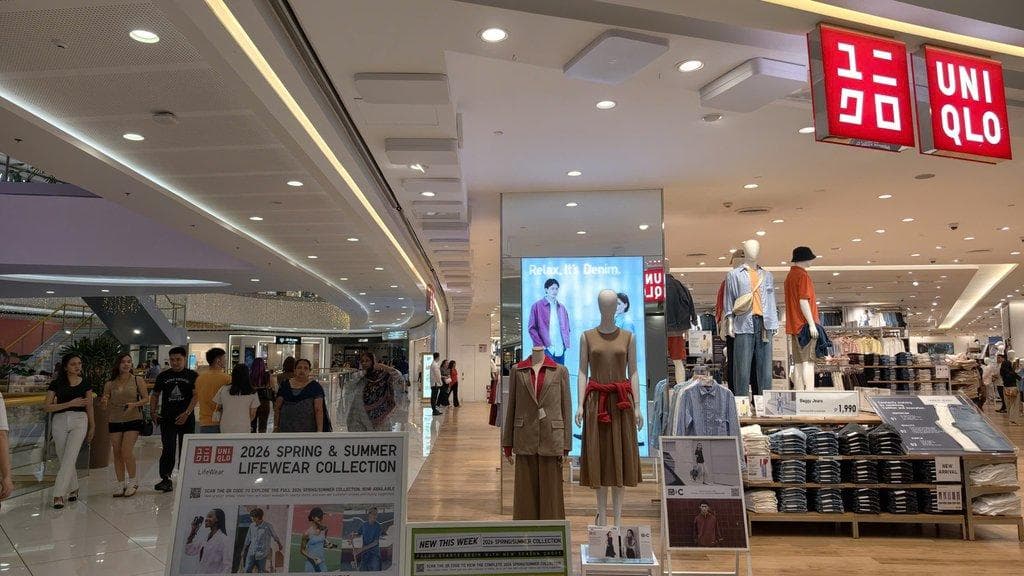

走进一家现代化的 Uniqlo 门店，顾客可能不会立刻察觉到有什么不同。门口不再有笨重高大的安检门挡住去路，空间开阔、通透且毫无阻碍。然而，这些安检门的消失，正预示着一场深刻的技术革命正在人们头顶上演。Uniqlo 率先淘汰了传统的立柱式 RFID 安防系统，取而代之的是一种近乎隐形的解决方案：天花板嵌入式 RFID 天线系统。这一改变不仅是美学上的升级，更代表了技术上的飞跃--从简单的 2D 无线电能量幕帘进化为智能、可定向的 3D 监控网络。要理解这一转变的重要性，我们需要深入探讨物理与工程学，对比两代技术，并解码相位阵列天线（phased array antenna）如何重塑零售业的未来。

旧世代：传统 RFID 安检门解构

立柱式安防系统（Pedestal）几十年来一直是零售体验中熟悉的一部分。基本上，它们是放置在出口两侧的两个支柱，在中间创建一个"检测场"。每个支柱内部都有一个或多个大型环形天线（loop antenna）。其工作原理相对简单：这些天线持续发射无线电能量场，通常使用 860-960 MHz 之间的 UHF（超高频）频率。当贴有 RFID 标签的产品进入该能量场时，标签上的芯片会被"唤醒"，并利用接收到的能量回传其唯一的电子产品代码（EPC）。安检门内的天线接收到此反馈信号，如果系统确认该产品尚未付款，就会触发警报。

然而，这种简单性也带来了许多固有的技术限制。最大的局限在于它们产生的波束图形（beam pattern）性质。传统安检门天线产生的是宽阔、扩散且无方向性的波束。想象它就像一个没有灯罩的灯泡，向各个方向发光。这个射频（RF）能量场在两个支柱之间形成了一道隐形的 2D "幕帘"。任何经过这道幕帘的标签都会被读取。问题在于，系统无法知道标签在能量场中的具体位置，也无法判断它的移动方向。

这导致了两个主要问题：

杂散标签引起的误报 (Stray Tag False Alarms)： 由于波束宽且不受控，安检门天线可能会意外读取到陈列在出口附近货架或挂架上的产品标签。顾客只是在门口附近选购商品，也可能导致系统误报。这是一个固有难题，因为系统无法区分一个标签是真的要出门，还是仅仅在门附近。
缺乏方向检测能力 (No Directionality)： 立柱系统只知道标签位于其检测场内。它无法确定标签是进入还是离开商店。这意味着刚买完东西的顾客如果立即折返（例如忘了拿东西），可能会再次触发警报。这也使得分析顾客流动数据变得不可能。

此外，这些立柱占据了宝贵的地面空间，每个支柱通常宽 60-80 厘米，缩小了通道并造成了心理障碍，时刻提醒着防盗的存在。它们还容易受到附近金属物体（如购物车或建筑金属结构）的干扰，这会扭曲射频场并产生"盲点"。

新世代：天花板天线内部--相位阵列的力量

Uniqlo 以及 Nedap（iD Top）、Sensormatic（RFID Overhead 360）和 Impinj（xArray）等领先技术供应商所倡导的解决方案，是天线架构的彻底改变。天花板系统不再使用单一的大型天线，而是采用相位阵列天线 (phased array antenna)。这是一个借鉴自军事和先进通信应用（如雷达和 5G 网络）的概念。

相位阵列由许多细小的、独立的实体天线单元（通常是方形或圆形的补丁天线）组成，排列在单一电路板的矩阵中。例如，一个系统可能拥有 4x4 的阵列，包含 16 个天线单元。神奇之处不在于单元本身，而在于它们的控制方式。系统不是给所有单元发送相同的射频信号，而是使用移相器（phase shifters）精确调整发送到每个单元的信号的时间延迟（即相位）。

波的干涉原理告诉我们，当波结合在一起时，它们可以相互增强（相长干涉）或相互抵消（相消干涉）。通过控制每个天线单元发射信号之间的相位差，系统可以"驾驶"（steer）整个阵列的主波束向特定方向移动。这被称为波束成形技术 (beam steering)。

想象你和 15 个朋友排成一排一起大喊。如果你们同时大喊，声波会向正前方扩散。但如果第一个人先喊，千分之一秒后第二个人喊，再过千分之一秒第三个人喊，以此类推，结合后的声波将不再直行，而是向侧面偏转。通过改变这些延迟时间，你无需移动就能控制合声的方向。相位阵列天线对无线电波的操作方式完全相同。

创造智能波束：

像 Impinj xArray 这样的系统可以产生多达 52 个独立的"波束状态"，而 Zebra ATR7000 则可以产生数百个像手电筒一样的窄波束。每个波束都可以指向天线下方特定的 3D 空间区域。系统现在拥有一组 3D 射频能量"手指"，可以指向覆盖范围内的任何地方，而不再是一道 2D "幕帘"。

这直接解决了立柱系统的问题：

消除杂散标签： 系统可以编程为仅在出口处严格定义的 3D 检测区域内产生波束。它可以在陈列有商品的区域创建射频能量"死区"。如果读取到一个标签，系统不仅知道它的 EPC 代码，还知道它是被哪个波束读取的。由于每个波束对应一个特定的空间位置，系统可以高精度定位标签，并忽略预设警报区以外的标签。
精确的方向检测： 通过快速扫描不同的波束，系统可以跟踪标签移动的轨迹。例如，Nedap iD Top 系统使用指向三个不同方向的波束。如果一个标签先被波束 1 读取，接着是波束 2，最后是波束 3，系统可以确信该标签正朝特定方向移动（例如：离开商店）。反之，如果是 3-2-1 顺序，它就知道标签正在进入。这种方向检测能力是一项突破，让系统能可靠区分潜在的盗窃行为和折返的顾客。

极化与增益 (Gain) 的差异：

传统安检门天线通常使用圆极化（circular polarization），以确保无论标签方向如何都能读取。然而，它们的波束增益相对较低且较宽。天线增益衡量的是将能量集中在特定方向的能力。宽波束意味着能量分散在很大区域。

相位阵列天线也使用圆极化或双线性极化（dual-linear polarization）以获得最佳读取性能。然而，通过结合多个单元的能量，它们可以产生增益更高且显著变窄的波束。高增益窄波束就像激光笔，将能量集中在一个小点上，使其能在更远距离以更高可靠性读取标签。快速切换多个高增益窄波束的能力，使天花板系统能以宽波束天线无法企及的精度覆盖广阔区域。

简而言之，从安检门到天花板系统的转变，是从钝器到精密手术刀的进化。它用一个智能、可适应、能观察、跟踪并理解零售空间内每件商品移动细节的 3D 监控网络，取代了静态、无方向的能量场。这正是支撑 Uniqlo 创造既安全又完全无障碍购物体验的技术基石。

影响与未来：超越安防

相位阵列天线在技术上的优越性不仅限于防盗。实时定位和识别每件商品移动方向的能力，开启了一系列极具价值的应用，将安防系统转变为强大的商业智能平台。

顾客动线分析： 通过匿名跟踪顾客购物篮中商品的移动，零售商可以获得关于顾客如何逛店、哪些区域最吸引注意、哪些商品经常被查看但未被购买的宝贵见解。这些数据可用于优化门店布局、陈列策略和营销活动。

智能试衣间管理： 系统可以自动检测哪些商品被带进和带出试衣间。这有助于员工了解哪些衣服被遗留，确保它们能迅速回到卖场而不是堆积如山。它还提供了试衣间转化率数据--即试穿的商品中有多少比例最终被购买--这是衡量商品匹配度和吸引力的关键指标。

全面自动化： 未来，同一套天花板天线系统可以执行多种功能。它可以实时持续盘点全店库存，彻底消除人工盘点的需求。它可以作为安防系统运行。它甚至可以实现真正的无接触支付体验，顾客只需走出商店，系统就会自动从其账户中扣除所带商品的费用，类似于 Amazon Go 模式。

Uniqlo 向天花板 RFID 安防系统的转型，不仅仅是一个零售商的故事。它是对数据驱动零售业未来的一瞥。它证明了通过投资先进的基础技术，公司可以用全新的方式解决长期存在的问题，同时开启以前无法想象的机会。这场革命不会在电视上播出；它正悄无声息地在我们头顶发生，由相位阵列天线那看不见的波束驱动。

物理深度解析：波束干涉的魔力

要真正理解波束成形技术的威力，我们需要回顾一下波的基本物理原理。相控阵的核心是波的干涉现象。当两个或多个波在空间相遇时，它们的振幅会叠加。如果一个波的波峰遇到另一个波的波峰，它们会产生共振，形成振幅更大的波（相长干涉）。相反，如果一个波的波峰遇到另一个波的波谷，它们会相互抵消，产生振幅较小甚至为零的波（相消干涉）。

在相控阵天线中，每个微小天线单元都像一个独立的发射源。通过控制每个单元信号的相对相位，系统可以精确控制空间中哪些位置发生相长干涉，哪些位置发生相消干涉。波的相位本质上是它在特定时刻处于振动周期中的位置。移动信号的相位相当于将其延迟极短的时间。

构建主波束：

当阵列中所有天线单元发射同相位信号（无延迟）时，波会在垂直于阵列表面的正前方方向产生最强的相长干涉。这会形成一个像探照灯一样直射向下的强主波束（main lobe）。在其他方向，波到达的时间略有不同，导致不同程度的相消干涉，从而产生小得多的旁瓣（sidelobes）。

波束指向控制 (Beam Steering)：

真正的魔力始于我们在整个阵列中引入线性相位偏移。假设我们有一排8个天线单元。如果我们先给第一个单元信号，然后给第二个单元一个微小的相位延迟（例如22.5度），第三个延迟45度，以此类推，合成波面就不再垂直于阵列。相反，所有波同相到达（从而产生最大相长干涉）的方向会偏转一个角度。通过增加或减少相邻单元间的相位差，系统可以将主波束引导至其视野内几乎任何想要的角度。整个过程通过电子方式极速完成（微秒级），无需任何机械移动部件。

波束整形 (Beam Shaping)：

除了控制方向，先进系统还能对波束进行整形。通过对各单元应用更复杂的相位和振幅调整，系统可以使波束变宽或变窄，甚至在波束中创建"零点"（nulls）以消除来自特定方向的干扰。例如，系统可以产生宽扇形波束覆盖整个通道，或产生极窄的笔形波束以高精度定位标签。这种能力对于创建定义明确的3D检测区域并减少误读非目标标签至关重要。

详细对比：安检门 vs. 吸顶天线

为了明确差异，请看下表关于两种技术的规格和性能详细对比：

技术特征	安检门系统 (Pedestal)	吸顶相控阵天线系统 (Overhead Phased Array)
天线架构	1-2个大环形天线，单极化或圆极化。	由多个（8, 16, 32+）小贴片单元组成的阵列。
波束控制	无。波束固定且静态。	有。电子波束指向控制 (beam steering)。
波束数量	1或2个宽而分散的波束。	数十到数百个可寻址的窄波束。（例如 Impinj xArray 有52个波束）。
增益 (Gain)	低到中。能量分散。	高。能量集中在窄波束中。
波束宽度	非常宽（通常 > 90度）。	非常窄（每个波束可低至几度）。
方向检测	无法实现。仅检测是否存在。	可以。通过波束追踪标签轨迹来确定移动方向。
排除干扰标签	较差。容易受到附近标签的误报干扰。	优秀。创建精确的3D检测区并忽略外部标签。
定位精度	极低。仅知道标签在"门之间"。	高。可在3D空间高精度定位标签（例如 Zebra ATR7000 精度在0.6米内）。
覆盖区域	两门之间的2D"幕帘"。	天线下方被划分为多个小区域的3D半球。
物理占用	大。占用地面面积，缩小通道。	无。安装在天花板，对顾客完全隐形。
美观性	较差。给人被监视感，阻碍店铺设计。	优秀。释放空间，营造开放友好的入口。
扩展性	困难。覆盖更宽通道需要增加更多门。	容易。可使用多个天线无缝覆盖大面积区域。

通过对各单元应用更复杂的相位和振幅调整，系统可以使波束变宽或变窄，甚至在波束中创建"零点"（nulls）以消除来自特定方向的干扰。例如，系统可以产生宽扇形波束覆盖整个通道，或产生极窄的笔形波束以高精度定位标签。这种能力对于创建定义明确的3D检测区域并减少误读非目标标签至关重要。

市场代表性产品分析

向吸顶系统的转变是由领先RFID技术公司的几款突破性产品推动的。每款产品在应对3D空间监控挑战时都有略微不同的方法。

1. Nedap iD Top：

荷兰公司 Nedap 是最早推出 iD Top 系统的先驱之一。他们的方法侧重于方向检测的简单性和可靠性。iD Top 使用专门设计的天线阵列产生三个定义明确的独立波束。通过追踪标签被这三个波束检测到的顺序，系统可以可靠地判断标签是在进入、离开还是仅仅经过。Nedap 的理念是专注于完善 EAS 的核心任务--以最高精度防止出口损失。他们强调"过滤干扰标签"和"方向检测"是核心优势，几乎完全消除了误报，并为潜在的损失事件提供清晰数据。

2. Impinj xArray Gateway：

美国领先的 RFID 芯片和读写器制造商 Impinj 凭借 xArray Gateway 采取了更宏大的方案。xArray 不仅关注出口安全，还被设计为一个"常开"的大面积空间监控平台。它使用更复杂的天线阵列，能产生52个独立波束。这使其不仅能检测方向，还能在覆盖范围内相对精确地定位标签。Impinj 称之为"物品智能"（Item Intelligence）。他们的愿景是零售商在全店（卖场、仓库、试衣间）部署多个 xArray，构建一个全面的传感器网络，实时追踪每件商品。在这种场景下，EAS 功能只是平台上运行的众多应用之一。其他应用包括持续自动盘点、顾客行为分析和快速找货。

3. Zebra ATR7000：

自动数据采集巨头 Zebra Technologies 凭借 ATR7000 读写器将竞争提升到了新高度。ATR7000 被定位为实时定位系统 (RTLS)，可以产生数百个像手电筒一样的极窄波束。这使其能达到惊人的定位精度，通常在0.6米以内。ATR7000 不仅知道商品在某个大"区域"，还能告诉你它在哪个货架，甚至货架的哪个部分。这项技术在大型仓库或生产车间等复杂环境中特别有用，但也正被引入零售业以提供最详尽的位置数据。对于 EAS 应用，这种精度意味着系统可以在出口处创建极其锐利的虚拟边界，进一步降低出错可能。

这些多样化的方案显示了市场的成熟。零售商现在可以根据具体需求选择最合适的方案，无论是简单可靠的吸顶 EAS 系统，还是提供物理空间内一切细节数据的全面 RTLS 平台。然而，所有这些方案都共享一个核心原理：利用相控阵天线的力量将3D空间转化为智能数据网络。

结论：从安检门到传感器网络

优衣库从 RFID 安检门向吸顶系统的转变不仅是硬件的更换，更是理念的转变。它标志着从侧重抓捕小偷的防御性方法，转向侧重理解和优化整个零售空间的积极方法。相控阵天线技术是这一转变的核心，它提供了必要的"眼睛"和"大脑"，将静态物理空间变为动态的数字化环境。

通过消除传统安检门的物理和心理障碍，优衣库创造了更开放、更友好的购物体验。但更重要的是，他们部署了一个能以空前细致程度采集数据的平台。他们不仅知道什么离开了商店，还知道它经过了哪条路径，之前在哪里，以及与哪些其他产品有过互动。这类数据可以驱动更明智的商业决策，从店铺布局到产品策略。

对于整个零售业来说，优衣库的故事是一个行动号召。它表明创建真正"智能商店"的技术已经成熟。挑战不再在于技术本身，而在于组织如何战略性地应用它，将其整合进现有流程，并利用其提供的洞察为企业和顾客创造真实价值。零售业的未来不会由更大的门或更响的警报定义，而将由隐形传感器网络的无声智能定义，它们不知疲倦地工作，让我们的购物体验比以往任何时候都更无缝、个性化且高效。天线革命已经开始，它就在我们的头顶发生。
