Konverter Kode RFID

Alat konverter antara SGTIN-96 (Hex RFID) dan Barcode (GTIN) + Nomor Seri. Kompatibel dengan pembaca RFID standar seperti Zebra, Chainway, Impinj, Nextwaves. Berdasarkan GS1 EPC Tag Data Standard.

Konverter RFID

Logika Kode & Langkah demi Langkah

// 1. Binary Conversion

src = bin(0x) // = "?"

// 2. Extract Fields (Bit Slice)

header = src[0:8] → "00110000" → "?" (?)
filter = src[8:11] → "..." → ?
partition = src[11:14] → "..." → ?

// 3. Determine Partition Rule (Partition ?)

rule = PARTITIONS[?]
// Company Bits: ?, Item Bits: ?

// 4. Extract Company & Item

company = src[14:14] → "..." → ?
itemRef = src[14:14] → "..." → ?
serial = src[14:96] → "..." → ?

Kode Pengembang

Gunakan logika utilitas ini dalam proyek Anda. Pilih bahasa di bawah ini.

1// TypeScript / JavaScript SGTIN-96 Utils
2
3export const GS1_PARTITION_TABLE = [
4  { value: 0, partition: 0, companyPrefixBits: 40, itemReferenceBits: 4, companyDigits: 12, itemDigits: 1 },
5  { value: 1, partition: 1, companyPrefixBits: 37, itemReferenceBits: 7, companyDigits: 11, itemDigits: 2 },
6  { value: 2, partition: 2, companyPrefixBits: 34, itemReferenceBits: 10, companyDigits: 10, itemDigits: 3 },
7  { value: 3, partition: 3, companyPrefixBits: 30, itemReferenceBits: 14, companyDigits: 9, itemDigits: 4 },
8  { value: 4, partition: 4, companyPrefixBits: 27, itemReferenceBits: 17, companyDigits: 8, itemDigits: 5 },
9  { value: 5, partition: 5, companyPrefixBits: 24, itemReferenceBits: 20, companyDigits: 7, itemDigits: 6 },
10  { value: 6, partition: 6, companyPrefixBits: 20, itemReferenceBits: 24, companyDigits: 6, itemDigits: 7 },
11];
12
13export function encodeSgtin96(gtin: string, serial: string, filter: number) {
14  gtin = gtin.padStart(14, "0");
15  const p = GS1_PARTITION_TABLE.find(rule => {
16    const cp = parseInt(gtin.slice(1, 1 + rule.companyDigits));
17    const ir = parseInt(gtin[0] + gtin.slice(1 + rule.companyDigits, 13));
18    return cp < (1 << rule.companyPrefixBits) && ir < (1 << rule.itemReferenceBits);
19  });
20  if (!p) throw new Error("Invalid GTIN for SGTIN-96");
21
22  const cpVal = parseInt(gtin.slice(1, 1 + p.companyDigits));
23  const irVal = parseInt(gtin[0] + gtin.slice(1 + p.companyDigits, 13));
24
25  let b = (0x30).toString(2).padStart(8,"0");
26  b += filter.toString(2).padStart(3,"0");
27  b += p.partition.toString(2).padStart(3,"0");
28  b += cpVal.toString(2).padStart(p.companyPrefixBits,"0");
29  b += irVal.toString(2).padStart(p.itemReferenceBits,"0");
30  b += parseInt(serial).toString(2).padStart(38,"0");
31  return binaryToHex(b);
32}
33
34export function decodeSgtin96(hex: string) {
35  const b = hexToBinary(hex);
36  const pVal = parseInt(b.substring(11, 14), 2);
37  const rule = GS1_PARTITION_TABLE.find(r => r.partition === pVal);
38  if (!rule) throw new Error("Invalid Partition");
39
40  const cp = parseInt(b.substring(14, 14 + rule.companyPrefixBits), 2);
41  const ir = parseInt(b.substring(14 + rule.companyPrefixBits, 14 + rule.companyPrefixBits + rule.itemReferenceBits), 2);
42  const serial = parseInt(b.substring(14 + rule.companyPrefixBits + rule.itemReferenceBits, 96), 2);
43
44  const cpStr = cp.toString().padStart(rule.companyDigits, "0");
45  const irStr = ir.toString().padStart(rule.itemDigits, "0");
46  const gtinCore = irStr[0] + cpStr + irStr.substring(1);
47
48  // Check digit calculation
49  let sum = 0;
50  for (let i = 0; i < 13; i++) {
51    sum += parseInt(gtinCore[i]) * (i % 2 === 0 ? 3 : 1);
52  }
53  const check = (10 - (sum % 10)) % 10;
54
55  return {
56    gtin: gtinCore + check,
57    serial: serial.toString()
58  };
59}
60
61function binaryToHex(b: string) {
62  let hex = "";
63  for (let i = 0; i < b.length; i += 4) {
64    hex += parseInt(b.substring(i, i + 4), 2).toString(16).toUpperCase();
65  }
66  return hex;
67}
68
69function hexToBinary(h: string) {
70  let bin = "";
71  for (let i = 0; i < h.length; i++) {
72    bin += parseInt(h[i], 16).toString(2).padStart(4, "0");
73  }
74  return bin;
75}

Jelaskan

Memahami SGTIN & GTIN

Memvisualisasikan hubungan antara barcode fisik Anda dan kode produk elektronik (EPC).

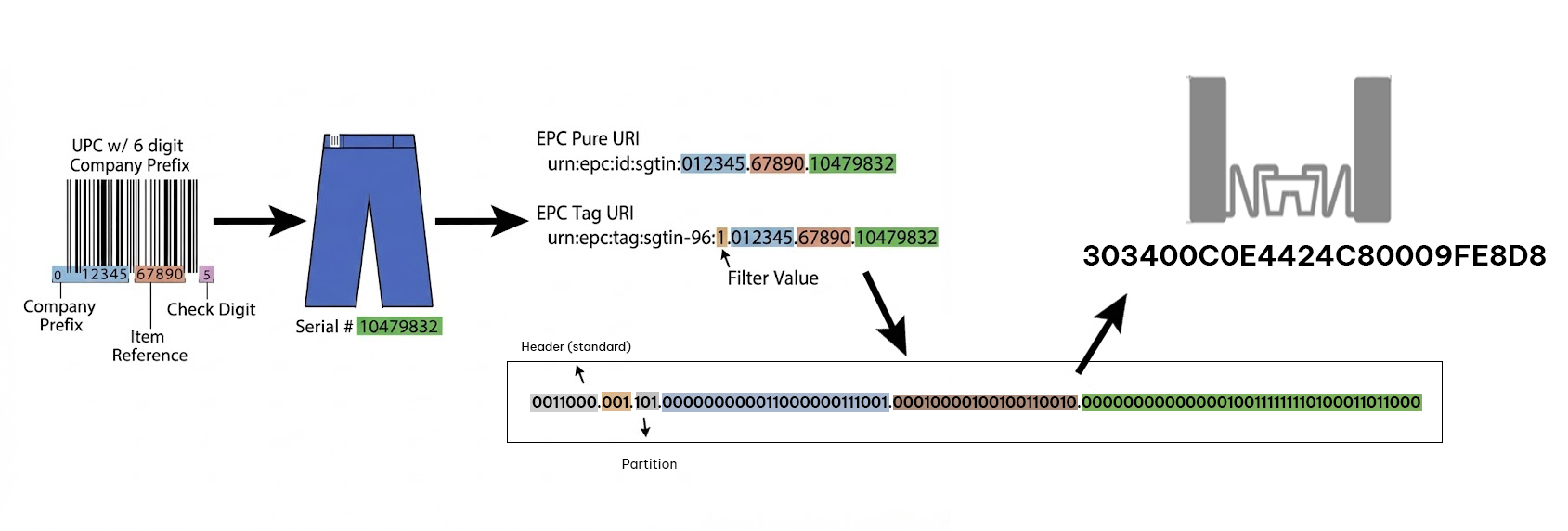

Diagram yang menunjukkan hubungan antara Barcode (GTIN) dan SGTIN-96 URI

SGTIN-96 adalah string biner 96-bit yang dibagi menjadi 6 bagian:

HDR
FLT
PRT
COMPANY
ITEM
SERIAL (38)

Analisis Terperinci (Bit demi Bit)

Header (8 bit)Bits 0-8 (8)
00110000

Awalan standar (00110000) yang mengidentifikasi ini sebagai SGTIN-96.

Filter (3 bit)Bits 8-11 (3)
...

Jenis objek (misalnya 1 = Ritel Ritel). Lihat Panduan Referensi di bawah ini.

Partisi (3 bit)Bits 11-14 (3)
...

Partisi X berarti: Kode Perusahaan mengambil Y bit, Kode Produk mengambil Z bit.

Awalan PerusahaanBits 14-0 (0)
...

Kode perusahaan unik yang ditetapkan oleh GS1.

Referensi ItemBits 0-0 (0)
...

Kode produk spesifik Anda.

Nomor Seri (38 bit)Bits 0-96 (38)
...

Pengidentifikasi unik untuk setiap produk fisik tertentu.

Logika Pengkodean (Langkah demi Langkah)

  1. Langkah 1: Tentukan nilai header biner untuk skema EPC. Nilai header biner untuk SGTIN-96 adalah “00110000.”
  2. Langkah 2: Pilih Nilai Partisi berdasarkan jumlah digit dalam Awalan Perusahaan dari Tabel Nilai Partisi.
  3. Langkah 3: Konversikan Nilai Filter, Nilai Partisi, Awalan Perusahaan, Referensi Item, dan Nomor Seri ke nilai biner.
  4. Langkah 4: Rangkaikan secara berurutan Header, Filter, Partisi, Awalan Perusahaan, Referensi Item, dan nilai biner Nomor Seri untuk membentuk EPC Biner.

Panduan Referensi SGTIN-96

FFilter Values (3 bits)

NilaiDeskripsi
0
Semua Lainnya
Digunakan untuk item yang tidak sesuai dengan kategori lain. Jarang digunakan dalam ritel umum.
1
Point of Sale (POS) Trade Item
Unit konsumen standar yang dijual di Point of Sale. Contoh: Satu botol sampo.
2
Full Case untuk Transportasi
Unit pengiriman standar yang berisi beberapa item. Contoh: Satu karton berisi 12 botol sampo. Penting untuk logistik untuk membedakan 'satu kasus' dari 'satu item'.
3
Tersedia
Tersedia untuk penggunaan di masa mendatang.
4
Pengelompokan Item Perdagangan Inner Pack
Pengelompokan yang lebih kecil dari satu kasus penuh, seringkali untuk tampilan rak atau penanganan. Contoh: 3-pack yang dibungkus shrink di dalam karton utama.
5
Tersedia
Tersedia untuk penggunaan di masa mendatang.
6
Unit Load
Unit logistik besar, biasanya palet yang berisi beberapa kasus.
7
Komponen di dalam Unit Konsumen
Bagian tertentu di dalam unit konsumen. Contoh: Penutup baterai di dalam mainan.

PTabel Partisi (3 bits)

Nilai
Awalan Perusahaan
(Bit / Digit)
Referensi Item
(Bit / Digit)
040 / 124 / 1
137 / 117 / 2
234 / 1010 / 3
330 / 914 / 4
427 / 817 / 5
524 / 720 / 6
620 / 624 / 7
